# 1.9 GRU单元（Gated Recurrent Unit（GRU））

门控循环单元：改变了**RNN**的隐藏层，使其可以更好地捕捉深层连接，并改善了梯度消失问题

## 简化的GRU模型

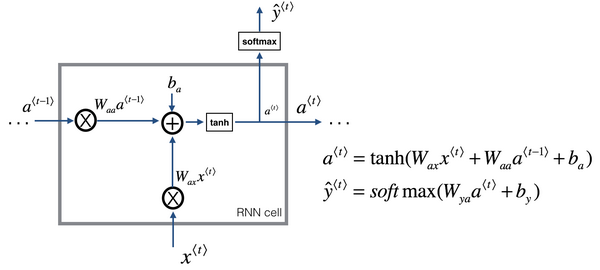

**RNN**隐藏层的单元的可视化：

[![1521560729](https://github.com/fengdu78/deeplearning_ai_books/raw/master/images/1521560729.png)](https://github.com/fengdu78/deeplearning_ai_books/blob/master/images/1521560729.png)

$$a^{<t>}$$表达式为：

$$
a^{<t>}=tanh(W\_a\[a^{<t-1>},x^{<t>}]+b\_a)
$$

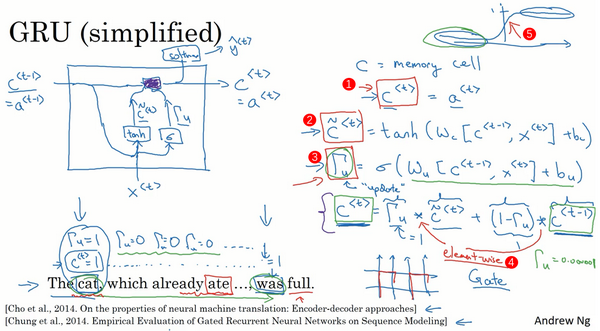

为了解决梯度消失问题，对上述单元进行修改，添加了记忆单元，构建GRU，如下图所示：

![](https://2314428465-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-Le0cHhI0S0DK8pwlrmD%2F-Le0cKOp1vaxoORIi4ak%2F-Le0csQZYN5Aqw1Mlm3M%2F501import.png?generation=1556953140182868\&alt=media)

表达式为：

$$
\tilde c^{<t>}=tanh(W\_c\[c^{<t-1>},x^{<t>}]+b\_c)
$$

$$
\Gamma\_u=\sigma(W\_u\[c^{<t-1>},x^{<t>}]+b\_u)
$$

$$
c^{<t>}=\Gamma\_u\*\tilde c^{<t>}+(1-\Gamma\_u)\*c^{<t-1>}
$$

$$c^{<t-1>}=a^{<t-1>}$$，$$c^{<t>}=a^{<t>}$$。符号$$c$$表示记忆细胞的值，$$a$$表示输出的激活值，$$\tilde c^{<t>}$$是个候选值，替代了c的值，$$\Gamma\_u$$（0到1）意为gate，**u**表示“**update**”，当$$\Gamma\_u=1$$时，代表更新；当$$\Gamma\_u=0$$时，代表记忆，保留之前的模块输出。$$\Gamma\_u$$能够保证RNN模型中跨度很大的依赖关系不受影响，消除梯度消失问题

## 完整的GRU

完整的GRU添加了另外一个gate，即$$\Gamma\_r$$，表达式如下：

$$
\tilde c^{<t>}=tanh(W\_c\[\Gamma\_r\*c^{<t-1>},x^{<t>}]+b\_c)
$$

$$
\Gamma\_u=\sigma(W\_u\[c^{<t-1>},x^{<t>}]+b\_u)
$$

$$
\Gamma\_r=\sigma(W\_r\[c^{<t-1>},x^{<t>}]+b\_r)
$$

$$
c^{<t>}=\Gamma\_u\*\tilde c^{<t>}+(1-\Gamma\_u)\*c^{<t-1>}
$$

$$
a^{<t>}=c^{<t>}
$$

$$\Gamma\_{r}$$门：计算出的下一个$$c^{<t>}$$的候选值$${\tilde{c}}^{<t>}$$跟$$c^{<t-1>}$$有多大的相关性

$$c^{<t>}$$可以是一个向量（编号1），如果有100维的隐藏的激活值，那么$$c^{<t>}$$、$${\tilde{c}}^{<t>}$$、$$\Gamma\_{u}$$还有画在框中的其他值也是100维

[![](https://github.com/fengdu78/deeplearning_ai_books/raw/master/images/c1df3f793dcb1ec681db6757b4974cee.png)](https://github.com/fengdu78/deeplearning_ai_books/blob/master/images/c1df3f793dcb1ec681db6757b4974cee.png)

$$*$$实际上就是元素对应的乘积（$$c^{<t>}=\Gamma\_u*\tilde c^{<t>}+(1-\Gamma\_u)\*c^{<t-1>}$$），若$$\Gamma\_{u}$$（$$\Gamma\_u=\sigma(W\_u\[c^{<t-1>},x^{<t>}]+b\_u)$$）是一个100维的向量，而里面的值**几乎**都是0或者1，则这100维的记忆细胞$$c^{<t>}$$（$$c^{<t>}=a^{<t>}$$，编号1）就是要更新的比特
