# 3.7 非极大值抑制（Non-max suppression）

对象检测中的一个问题是算法可能对同一个对象做出多次检测，非极大值抑制可以确保算法对每个对象只检测一次

[![](https://github.com/fengdu78/deeplearning_ai_books/raw/master/images/a86a2edbb89014e193ab613a162cff58.png)](https://github.com/fengdu78/deeplearning_ai_books/blob/master/images/a86a2edbb89014e193ab613a162cff58.png)

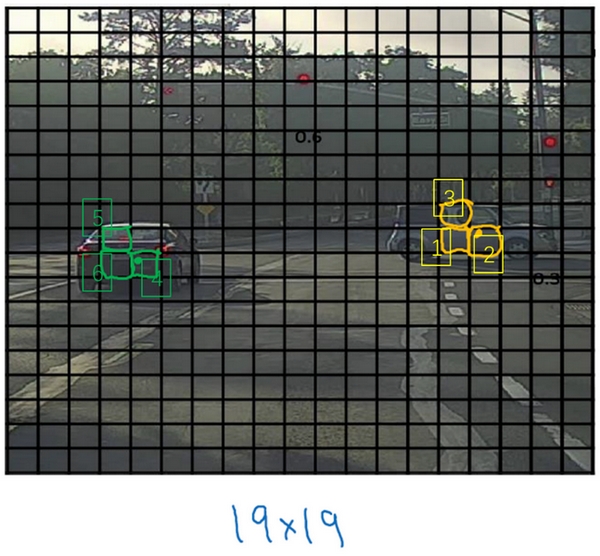

实践中当运行对象分类和定位算法时，对于每个格子都运行一次，编号1、2、3可能会认为这辆车中点应该在格子内部

[![](https://github.com/fengdu78/deeplearning_ai_books/raw/master/images/78f2b2a2efdbd6aebe034ce30cda440b.png)](https://github.com/fengdu78/deeplearning_ai_books/blob/master/images/78f2b2a2efdbd6aebe034ce30cda440b.png)

这个算法做的是：

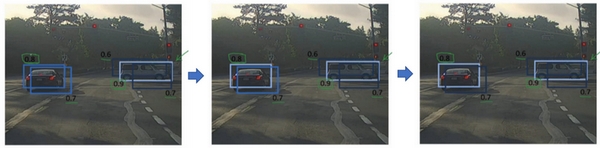

1.首先看哪个检测结果相关的概率$$p\_{c}$$（实际上是$$p\_{c}$$乘以$$c\_{1}$$、$$c\_{2}$$或$$c\_{3}$$）概率最大，右边车辆中是0.9，即最可靠的检测，用高亮标记，之后非极大值抑制逐一审视剩下的矩形，所有和这个最大的边框有很高交并比，高度重叠的其他边界框输出就会被抑制

[![](https://github.com/fengdu78/deeplearning_ai_books/raw/master/images/074beeacfd9d400fc580171b09a6f3e9.png)](https://github.com/fengdu78/deeplearning_ai_books/blob/master/images/074beeacfd9d400fc580171b09a6f3e9.png)

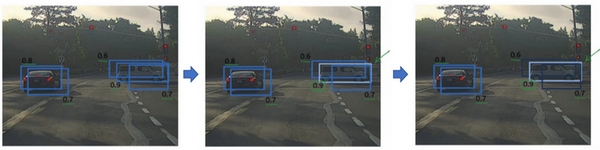

2.逐一审视剩下的矩形，找出概率$$p\_{c}$$最高的一个，在这种情况下是0.8，就认为检测出一辆车（左边车辆），然后非极大值抑制算法就会去掉其他**loU**值很高的矩形。现在每个矩形都会被高亮显示或者变暗，如果直接抛弃变暗的矩形，就剩下高亮显示的那些是最后得到的两个预测结果

非最大值意味着只输出概率最大的分类结果，但抑制很接近，不是最大的其他预测结果

算法的细节：

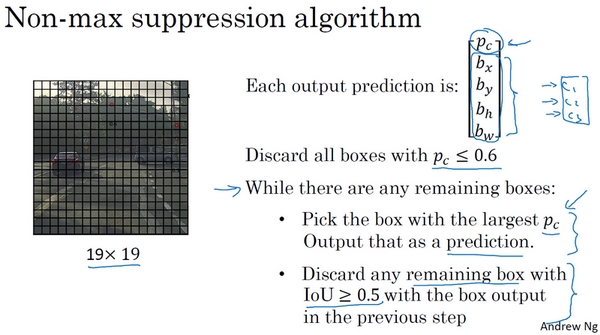

首先在19×19网格上执行算法，会得到19×19×8的输出尺寸。简化成只做汽车检测，会得到输出预测概率（$$p\_{c}$$）和边界框参数（$$b\_{x}$$、$$b\_{y}$$、$$b\_{h}$$和$$b\_{w}$$）

[![](https://github.com/fengdu78/deeplearning_ai_books/raw/master/images/514cfeb2d7315eba2b6a29f68eae2879.png)](https://github.com/fengdu78/deeplearning_ai_books/blob/master/images/514cfeb2d7315eba2b6a29f68eae2879.png)

1.将所有的预测值$$p\_{c}$$小于或等于某个阈值，如$$p\_{c}\le 0.6$$的边界框去掉

[![](https://github.com/fengdu78/deeplearning_ai_books/raw/master/images/6d0fa2073b280cd0bb111485ee1639e5.png)](https://github.com/fengdu78/deeplearning_ai_books/blob/master/images/6d0fa2073b280cd0bb111485ee1639e5.png)

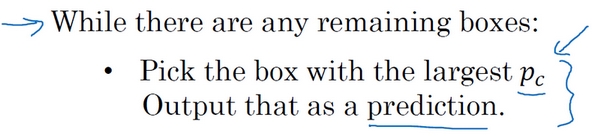

2.剩下的边界框就一直选择概率$$p\_{c}$$最高的边界框，把它输出成预测结果，取一个边界框，让它高亮显示，就可以确定输出有一辆车的预测

[![](https://github.com/fengdu78/deeplearning_ai_books/raw/master/images/549430cf442163c7f44ae648e625ca10.png)](https://github.com/fengdu78/deeplearning_ai_books/blob/master/images/549430cf442163c7f44ae648e625ca10.png)

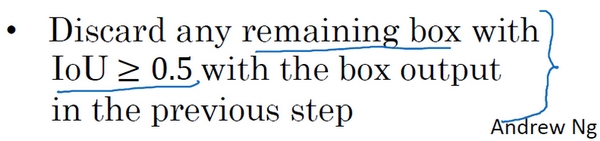

3.去掉所有剩下的边界框

如果同时检测三个对象，比如说行人、汽车、摩托，输出向量就会有三个额外的分量。正确的做法是独立进行三次非极大值抑制，对每个输出类别都做一次
